浮躁、瘋狂，正是現(xiàn)階段各種亂象、怪象的代名詞。
很多呼吁：大家要理性，也有人說(shuō)政府要引導(dǎo)……
對(duì)不對(duì)？對(duì)！
可是純潔至臻的理想面對(duì)的是巨大的利益、貪婪的欲望！
看看下面的感染人數(shù)。目前安全的，就剩下南極的企鵝了吧？

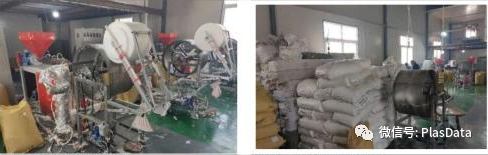

圖1 劣質(zhì)熔噴布生產(chǎn)車間

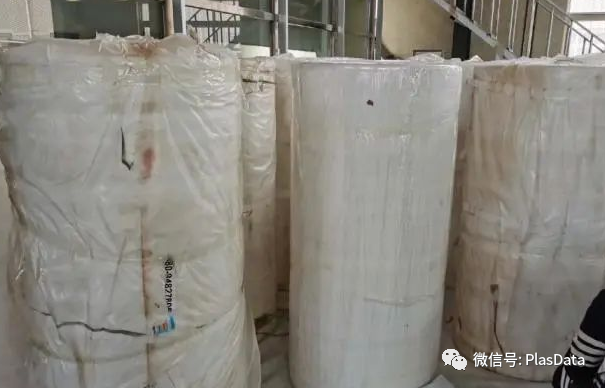

圖2 收繳的劣質(zhì)熔噴布
目前熔噴布的價(jià)格雖然有所回落，約在40萬(wàn)~50萬(wàn)元，但相比疫情前2萬(wàn)元還是利潤(rùn)巨大。
“受下游熔噴布需求帶動(dòng)，目前大廠高熔指聚丙烯價(jià)格為6-8萬(wàn)元左右，而月前只有9000元。現(xiàn)在是一天幾個(gè)報(bào)價(jià)，上下午的價(jià)格就可能相差萬(wàn)元?！币晃粡氖氯蹏妼Ｓ昧箱N售的經(jīng)理表示。

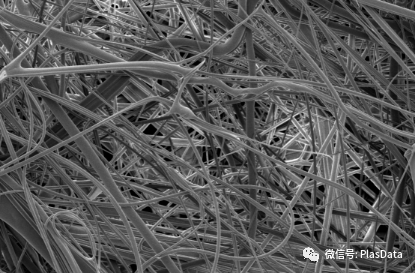

聚合物切片原料的性能與熔噴工藝密切相關(guān)，主要的參數(shù)有：
1) 聚合物種類
2) 分子量及其分布
3) 聚合物降解性能
4) 切片形狀
5) 含雜
聚合物種類不同時(shí)，分子結(jié)構(gòu)差異很大，決定了熔點(diǎn)及流變性能的不同。對(duì)于每一種聚合物原料，均有對(duì)應(yīng)的熔噴工藝，如在加熱溫度、螺桿長(zhǎng)徑比、螺桿形式、原料干燥工藝等方面都有一定的差異。
烯烴類聚合物原料(如聚丙烯)的聚合度較高，因此加熱溫度高于其熔點(diǎn)100℃以上方能順利熔噴，而聚酯加熱溫度稍高于其熔點(diǎn)就可熔噴。烯烴類聚合物原料幾乎不含水，因此熔噴時(shí)一般不需要干燥。而聚酯中含有微量水分，加熱后由于水分的存在會(huì)導(dǎo)致酯類的水解，產(chǎn)生不利于非織造布產(chǎn)品質(zhì)量的副反應(yīng)物，因此必須進(jìn)行切片干燥。
聚合物原料的分子量及分子量分布是影響熔噴工藝和熔噴法非織造布性能最主要的因素。對(duì)熔噴工藝來(lái)說(shuō)，一般認(rèn)為聚合物原料分子量低、分子量分布窄有利于熔噴纖網(wǎng)的均勻性。
聚合物分子量大小與其熔融流動(dòng)指數(shù)(MFI)成反比，與聚合物熔體的熔融粘度成正比。也即聚合物分子量越低，MFI越高，熔體粘度越低，越能適合于熔噴工藝較弱的牽伸作用
通常，聚丙烯、聚乙烯及其共聚物在熔噴工藝設(shè)計(jì)時(shí)主要考慮MFI。而其他熱塑性高聚物熔噴時(shí)考慮用熔體粘度或特性粘度來(lái)反映原料的分子量大小。釆用MFI較低的聚丙烯原料可生產(chǎn)出強(qiáng)力較高的熔噴法非織造布。但目前的趨勢(shì)是采用較高的MFI切片原料，這樣可提高產(chǎn)量，降低加熱溫度，從而降低能耗。
分子量分布越集中，大分子的分子量均等性好，便于均勻受熱、熔融并得到均勻的纖網(wǎng)，因此，熔噴工藝要求聚合物原料的分子量分布盡量集中。
聚合物降解有助于修正聚合物熔體粘度和分子量分布。通常有三種降解方式：化學(xué)、機(jī)械剪切和熱降解。聚合物熔噴時(shí)或熔噴前，可采用氧或過(guò)氧衍生物來(lái)實(shí)現(xiàn)化學(xué)降解，增加擠壓速率、熱量和熔體滯留時(shí)間均可達(dá)到機(jī)械剪切降解和熱降解的目的。
對(duì)于聚合物熔體來(lái)說(shuō)，要求均勻發(fā)生降解，避免聚合物熔體降解不一致而造成粘度不均勻，分子量分布離散。同時(shí)還要求不能過(guò)度降解。

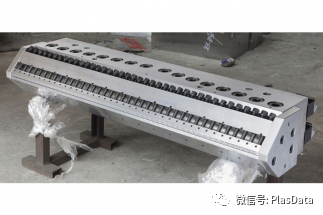

熔噴工藝所用的模頭的噴絲孔直徑較小，若聚合物原料含雜多，易引起噴絲孔堵塞。因此，改善聚合物切片原料生產(chǎn)環(huán)境，優(yōu)化切片生產(chǎn)工藝，降低切片含雜量，可有效延長(zhǎng)熔噴模頭更換周期，減少耗能，降低產(chǎn)品生產(chǎn)成本。
聚丙烯用于熔噴工藝有以下特點(diǎn)：
聚合物熔體粘度可以按需控制 熔體粘度控制方法主要有：
對(duì)于MFI較低的聚丙烯，通常同時(shí)采用以上三種方法來(lái)控制熔體粘度，以便熔噴形成超細(xì)纖維。 | |
分子量分布(MWD)可控制 熔噴工藝要求聚丙烯分子量分布較窄，以便加工岀超細(xì)纖維。新的催化技術(shù)使聚合物生產(chǎn)商可以生產(chǎn)出MFI極高而MWD極窄的聚丙烯原料，前述的三種降解措施可進(jìn)一步降低分子量分布。

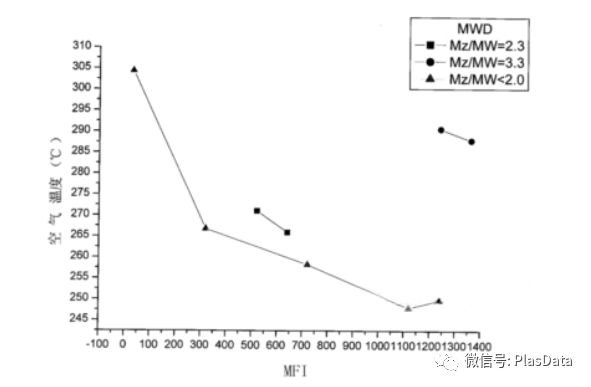

圖4 聚丙烯切片的MFI、MWD與牽伸空氣溫度的關(guān)系 | |
較寬的熔融溫度范圍 聚丙烯具有較寬的熔融溫度范圍，對(duì)非織造工藝中常用的熱粘合加工工藝較為有利。常規(guī)應(yīng)用中，聚丙烯的耐熱性已足夠。 | |
有利于制成超細(xì)纖維 與其他聚合物原料相比，如果聚丙烯熔體的粘度很低、分子量分布很窄，則熔噴時(shí)，同樣的能耗和同樣的牽伸條件下可得到較細(xì)的纖維。聚丙烯熔噴非織造布纖維細(xì)度通常為2~5μm，極端條件下可達(dá)到0.3um。較窄的分子量分布降低了熔體的彈性，因此，熔噴模頭噴絲孔擠岀的熔體細(xì)絲可在熱空氣流牽伸作用下變得更細(xì)。
|
添加劑
均勻性
MFI

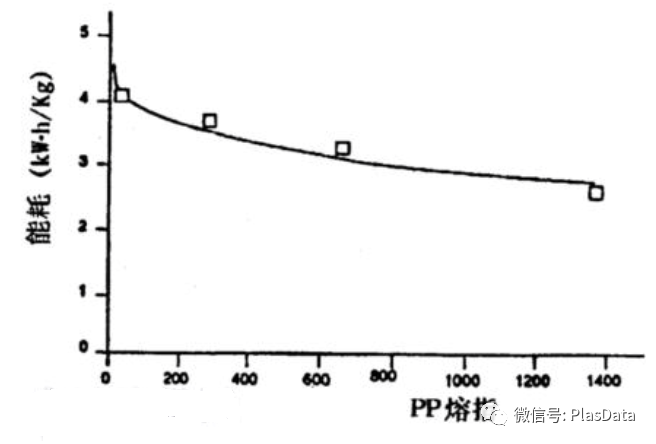

圖5聚丙烯MFI與熔噴能耗的關(guān)系
造粒
分子量分布寬度MWD
切片的清潔性
（1）ExxonMobil公司：Achieve? 6936G2樹(shù)脂是一種基于茂金屬催化技術(shù)生產(chǎn)的超高熔體流動(dòng)速率的均聚物樹(shù)脂，通常MFR1550g/10min，分子量分布窄，不含過(guò)氧化物。
（2）JPP公司（日本聚丙烯株式會(huì)社）：WINTEC? 茂金屬無(wú)規(guī)共聚聚丙烯，極少的抽出物和氣味，優(yōu)越的熱封性能，相對(duì)于使用傳統(tǒng)齊格勒-納塔催化劑制造的無(wú)規(guī)共聚聚丙烯，熔體強(qiáng)度優(yōu)化，延展性高。WSX03和WMG03兩個(gè)牌號(hào)，其熔體流動(dòng)指數(shù)分別為25和30g/10min。
（3）LG化學(xué)公司：Lucene茂金屬均聚聚丙烯具有窄分子量分布、高韌性、優(yōu)良的可紡性、低揮發(fā)性有機(jī)化合物等特點(diǎn)，適用于紡熔非織造材料。

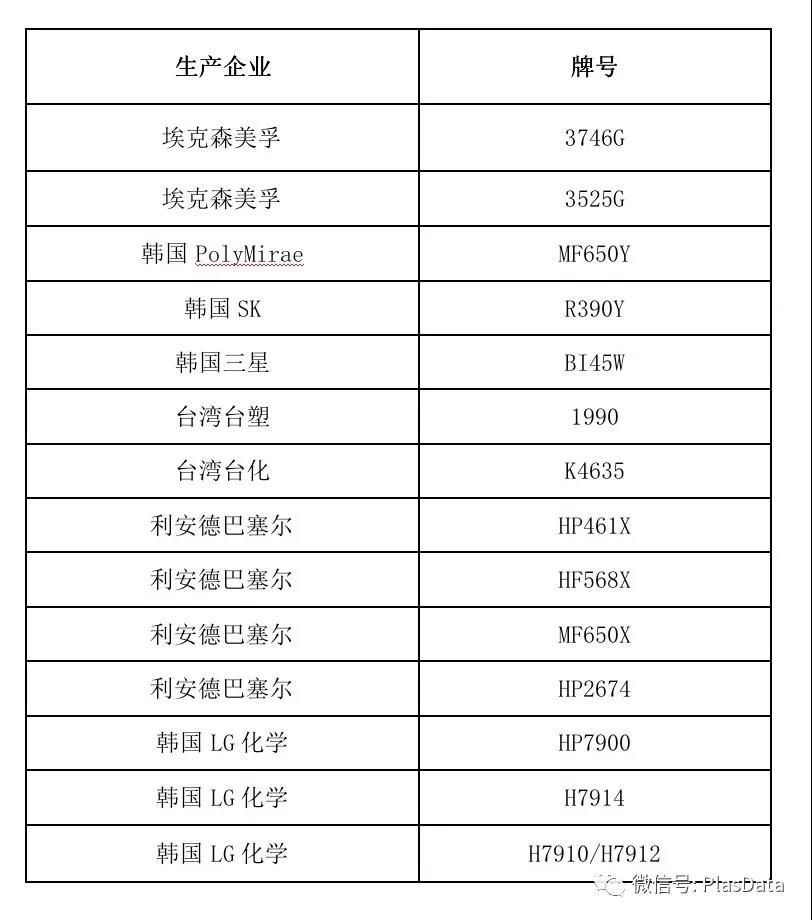

下面是一些公司及生產(chǎn)的牌號(hào)，供大家參考：
國(guó)內(nèi)公司做聚丙烯熔噴料的企業(yè)目前很多，主要有：金發(fā)科技、中石化、北京伊士通、國(guó)立科技、南京聚隆、道恩、普利特、東華能源等。此外，無(wú)數(shù)中小廠如雨后春筍一樣出現(xiàn)。
他們大部分之前做改性材料的，因?yàn)橐咔榈脑蚨D(zhuǎn)產(chǎn)熔噴PP。
不過(guò)，在使用過(guò)程中客戶發(fā)現(xiàn)，除了中石化及幾個(gè)主要大廠之外，其他家的材料真是不敢恭維??！
這是為什么呢？
為此，我們采訪了福建華塑的技術(shù)專家，為你揭開(kāi)熔噴PP工藝中的秘密。

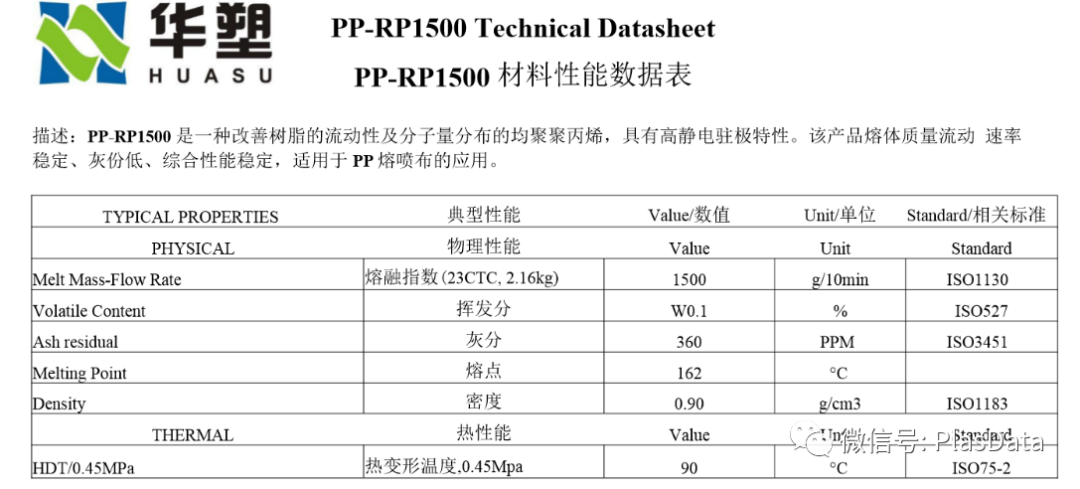

一個(gè)好的熔指及穩(wěn)定的品質(zhì)不光靠材料，設(shè)備也極為重要。
1) 計(jì)量設(shè)備的精度要高
2) 補(bǔ)料料位的選擇合適，避免補(bǔ)料時(shí)沖擊產(chǎn)生喂料波動(dòng)
3) 液體喂料需要在短時(shí)間內(nèi)達(dá)到連續(xù)穩(wěn)定的輸出
尾聲
版權(quán)所有 ? 2023 福建華塑新材料有限公司 m.xbaoli.cn 閩ICP備17034359號(hào)-1 技術(shù)支持：元碼科技
